潍柴动力零配件顶置式气门配气机构:凸轮轴15、挺柱14

  发表时间:2018-02-24 08:20   来源: 未知   TAG标签:   点击:198次
微信公众号:hq05361092 选机组,微信扫码帮您解答
潍柴动力零配件顶置式气门配气机构:凸轮轴15、挺柱14

山东华全动力股份有限公司(简称:华全动力,TEL:15905360712)专业销售发电机组配件产品,品牌有玉柴、潍柴、济柴、沃尔沃、珀金斯、产品有机油滤清器、柴油滤清器、空气滤清器,四缸套、活塞等产品。

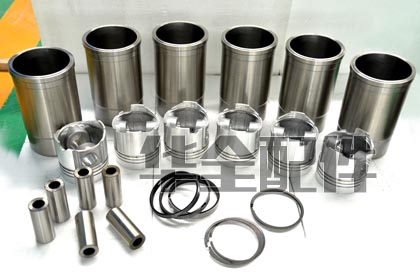

潍柴动力零配件产品图

         潍柴动力零配件顶置式气门配气机构,由凸轮轴15、挺柱14、推杆13、气门摇臂10和气门3等零件组成。进、排气门都布置在气缸盖上,气门头部朝下,尾部朝上。如凸轮轴为了传动方便而靠近曲轴,则凸轮与气门之间的距离就较长。中间必须通过挺柱、推杆、摇臂等一系列零件才能驱动气门,使机构较为复杂,整个系统的刚性较差。

       潍柴动力零配件顶置式气门配气机构工作过程如下:凸轮轴由曲轴通过齿轮驱动。当柴油机工作时,凸轮轴即随曲轴转动,对于四冲程柴油机而言,凸轮轴的转速为曲轴转速的1/2,即曲轴转两转完成一个工作循环,而凸轮轴转一转,使进、排气门各开启一次。当凸轮轴转到凸起部分与挺柱相接触时,挺柱开始升起。通过推杆13和调整螺钉12使摇臂绕摇臂轴转动,摇臂的另一端即压下气门,使气门开启。在压下气门的同时,内、外两个气门弹簧也受到压缩。当凸轮轴凸起部分的最高点转过挺柱平面以后,挺柱及推杆随凸轮的转动而下落,被压紧的气门弹簧通过气门弹簧座6和气门锁片7,将气门向上抬起,最后压紧在气门座上,使气门关闭。气门弹簧在安装时就有一定的预紧力,以保证气门与气门座贴合紧密而不致漏气。
