专题讲解山东潍柴发动机配件控制屏及调试

今天山东华全(159 0536 0712)主要讲解山东潍柴发动机配件控制屏知识,控制屏主要包括有电压表、频率表、电流表、功率表等,在讲述一下控制屏调试方法及步骤。下面华全小编为您详细讲述:

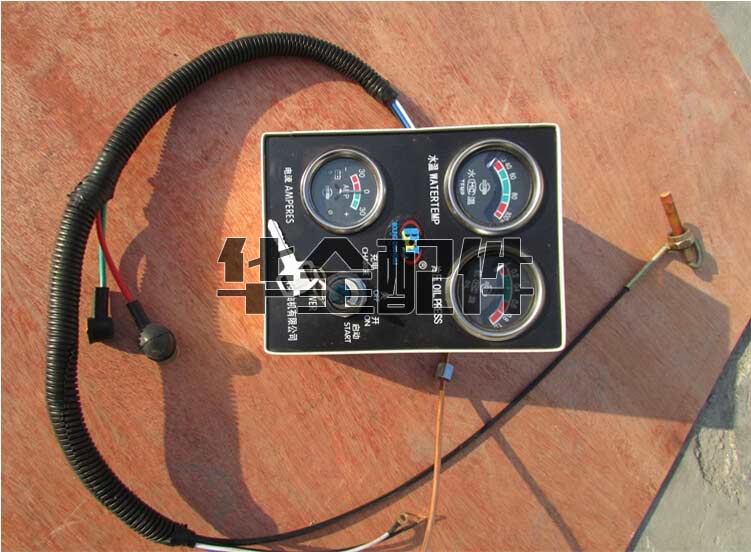

山东潍柴发动机配件产品图

一、山东潍柴发动机配件控制屏讲述

        控制屏的主要用途是将发电机输出的电能分配给用户负载或用电设备,同时还用以指示柴油发电机的运转情况和在负载变化的情况下保持发电机的电压稳定。在控制屏面板上一般都装有电压表、频率表、电流表、功率表、三相电流转换开关、三相电压转换开关、电压整定旋钮和各种指示灯等。对于机油压力表、机油温度表、蓄电池充电电流表、水温表、起动按钮和起动电锁等部件,有的根据设计要求直接安装在控制屏面板上,有的安装在柴油机仪表盘上。控制屏内部安装的部件主要与发电机采用的励磁方式和柴油机的自动控制有关。柴油发电机组控制屏的内部结构。

    简单的控制屏内部一般都安装有电压调节器、硅整流二极管、变阻器、自动空气开关和电流互感器等部件,较复杂的控制屏内部还要安装过载及短路保护装置、电子调速器、可控硅、继电器以及各种保险装置和小型变压器等电气设备。

二、山东潍柴发动机配件控制屏调试方法
山东潍柴发动机配件安装完毕,控制系统的电气部分,应进行检查和调试后,才能投入运行,下面以西门子一康明斯柴油发电机组控制屏的检查和调试进行介绍,按下面步骤进行检查和调试。

    1) 柴油发电机试机前的准备步骤如下:
    ①搞好卫生,清除各组件及控制屏内部的尘埃。
    ②检查各开关、按钮操作是否灵活,接触是否良好,各仪表外观是否完好,指针是否在零位,各元器件安装是否牢固,元器件型号规格是否与图纸一致等情况。
    ③检查控制屏一次及二次回路接线是否正确、可靠。二次回路配线两端的编号是否与线路图相符合,插头电缆连线是否正确,有无断路和短路现象。
    ④连接好交流发电机的输出线;并将副控屏刀开关断开,接好电网至副控屏的电线;将主控屏至副控屏、机组、自控板各插头插好及各需要连接的端子连接好。柴油机至起动蓄电池的接线应尽量短捷,将柴油机加热装置与主控屏之间的线缆接通。
